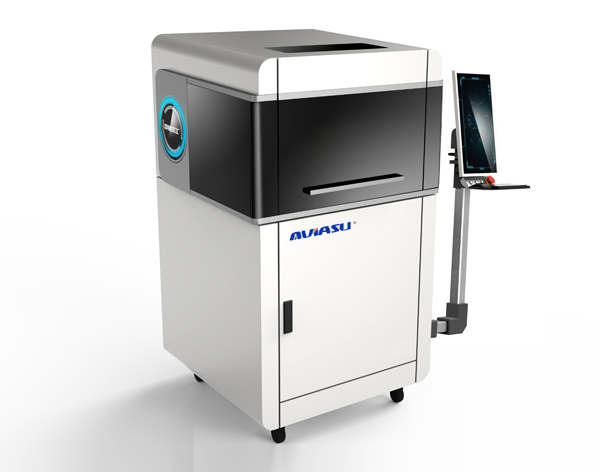

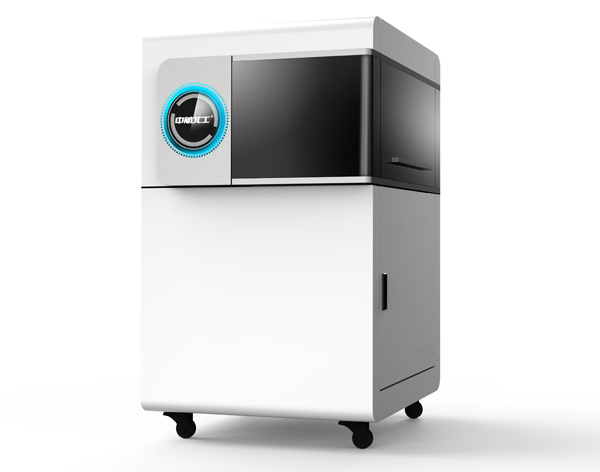

PCB自动换刀雕刻机 电路板雕刻机 线路板雕刻机 PCB330A
产品用途
中航北工自动换刀PCB视觉雕刻机PCB330A是一种机电、软件、硬件互相结合的一体式产品。它利用物理雕刻过程，通过计算机、安卓智能手机、安卓系统的平板电脑控制（选配），自动控制选择合适的刀具，在空白的覆铜板上把不必要的铜箔铣去，形成用户定制的PCB。使用简单、省时、省料。
产品特点：
1. 气动换刀主轴电机：80000 rpm。
2. 激光检测系统，检测分辨率：0.1 mm。
3. 自动控制换刀，刀库数量：10把带有定位环的刀具
4. 自动换刀系统：该设备采用气动换刀高速主轴，激光检测刀具系统，一体式多种刀具库。加工PCB只要点击鼠标即可完成，“傻瓜式”制作PCB。
5. 真空吸附功能，PCB和平台贴合，提高了雕刻的精度（选配）
6. 视觉校正原点：每次开机复位后，机器的原点在同一位置，精确到0.01mm,摆正取刀的可靠性。
7. 断点续雕：可从某一百分比开始雕刻，或雕刻到某一百分比结束。
8. 断电续雕：自动记忆加工进度，断电恢复后，可自动回到原先进度继续加工。
9. 模拟加工：根据设定的参数，软件模拟显示实际加工过程。可以脱机模拟功能，初学者可以模拟运行，熟悉软件
10. 实时显示加工路径：加工前首先显示所有加工路径，在加工过程中实时显示当前位置。
11. 区域选择雕刻：可选择内、外区域，进行局部雕刻。
12. 组合雕刻：选择粗、细两把雕刻刀，软件自动分配雕刻区域。在不影响雕刻精度的情况下，用粗雕刻刀，快速铣掉大块铜箔区域，用细雕刻刀，精确雕刻出细微线路。加工时间缩短50%。
13. 挖孔钻孔：对于孔径大于0.8的孔，用铣刀挖出孔来，大大减少换刀次数。
14. 自动刀具选择：软件自动选择适合的刀具参数，免除人工选择刀具参数的繁琐。
15. 主轴电机可在0~80000rpm内设置转速，加工时可设置六档转速。
16. 机器自带照明功能，方便观察整个雕刻PCB的过程。
17. 控制方式：计算机、安卓智能手机（选配）、安卓系统的平板电脑（选配）
18. 标配WIFI无线模块，具有远程升级、远程诊断与维护、远程控制、定时预约开关机等功能
19. 兼容的EDA设计软件：Protel99SE、DXP、Altium Designer、PADS、Cadence、Eagle、Proteus、CAM350、AutoCAD和其它Gerber格式编辑软件。
20. 软件可在安装刻字软件情况下雕刻出相应的凹凸字体。
21. 安全可靠，XYZ三轴独立控制，三轴3维运动。XYZ双重限位保护，超限自停。
22. 自动钻孔雕铣镂空功能，利用摄像检查技术测量已雕刻的线径和孔径大小尺寸。
23. 自动视觉定位：通过310万像素工业相机及工业镜头，准确观测板面线路，只需识别2孔，就能自动计算出所有孔位置，并可对板面的旋转、变形进行智能补偿，使钻孔孔位准确。无需定位孔，钻孔、割边更方便。
24. 完善的刀具检测功能，雕刻精度，提高雕刻效率
25. 一体式外观，简洁大方，使用方便。规范的工具箱底柜，防尘静音安全罩，满足工作现场要求。
26. 采用吸尘器清除加工中产生的粉尘。
27. 防尘静音安全罩：金属安全罩；透明可视；气动撑杆，有效防止粉尘和噪音。
技术参数：
1. 工作面积：320×280 mm
2. 加工面数：单/双面
3. X、Y行程：330 mm
4. Z行程：38 mm
5. 驱动方式：X、Y、Z轴步进电机
6. 主轴换刀控制：气动换刀
7. 主轴转速：80000 rpm
8. 移动速度：7.2 m/min
9. 线宽：4 mil（0.1016 mm）
10. 线距：6 mil（0.1524 mm）
11. 钻孔深度：0.02～3 mm
12. 钻孔孔径：0.1～3.175 mm
13. 钻孔速度：180 Strokes/min （Max）
14. 通信接口：RS232/USB
15. 刀具库：φ7.55mm 不锈钢刀具库
16. 刀具安装座：全铝防锈
17. 刀具类型：10把带有定位环的刀具
18. 刀具检测分辨率：0.1 mm
19. 刀具间距：27 mm
20. 换刀时间：10～30 s
21. 刀具检测时间：1μs
22. 配套计算机控制系统：
CPU: Intel/英特尔双核操作系统: windows7
内存容量:2GB 硬盘容量:500G
显卡类型: 集成显卡 屏幕尺寸:20英寸宽屏LED，选配触屏功能
光驱类型: DVD-RW带 232串口 无线键鼠
23. 输入电源：AC(100～250)V、(50/60)Hz
24. 功耗：220 VA保 险 丝：5 A
25. 支持EDA软件： Protel 99SE、DXP2004、Altium Designer、CAM350、Eagle、Pads、 Proteus、AUTOCAD等
1. 重量：80 kg（主机54 kg、电控箱12 kg、气泵 14 kg）
2. 外形尺寸：750 mm（L）×660 mm（W）×1200 mm（H）
选配
计算机（触屏）、安卓手机、安卓平板电脑、吸尘装置、真空吸附功能
